ПРОЕКТИРОВАНИЕ ДРЕНАЖЕЙ

Проектирование дренажа — это специальный раздел проектирования, необходимый для обеспечения понижения уровня грунтовых вод в течение всего срока эксплуатации здания или дренируемой территории до отметок, при которых грунтовые воды не снижают эксплуатационных характеристик зданий, сооружений, инженерных сетей и участка, на котором эти здания и сооружения расположены.

Работоспособная дренажная система обеспечивает отвод лишней влаги на участках с высоким уровнем подземных вод или интенсивными атмосферными осадками, что позволяет избежать частичного затопления подземных строительных объёмов здания, подтопления площадки, возникновения грибка и плесени в подвальных помещениях, деформации несущих и ограждающих конструкций фундаментов и подземной части здания, а также разрушения конструктивной системы здания в целом.


 В общем смысле дренажная система представляет собой совокупность горизонтальных и вертикальных дрен, собирающих грунтовые воды в дренажные колодцы либо резервуары с последующей перекачкой грунтовых вод в систему существующей ливневой канализации либо в существующие водные объекты, расположенные на небольшом удалении от площадки.

Обоснование типа и вида дренажной системы определяется в процессе проектирования в зависимости от гидрогеологических условий, устройства подземной части здания, организации рельефа участка, а также площади осушаемой территории.

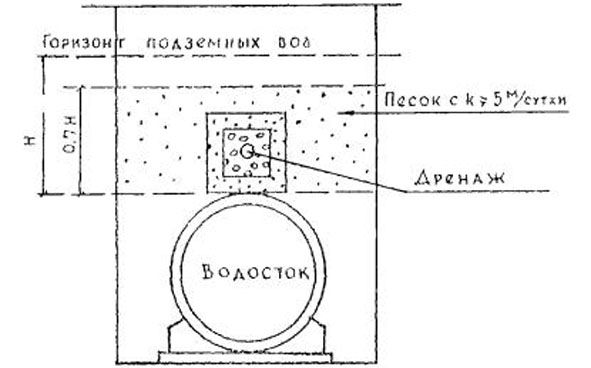

Mobirise

Дренажи подразделяются на два основных типа: совершенный, основание которого доходит до водоупорного слоя, и несовершенный - основание которого не полностью прорезает водоносный слой.

Выделяют несколько видов дренажных систем:
- контурные (кольцевые, пристенные);
- линейные (головные, береговые);
- пластовые.

Их так же можно разделить на самотечные и оборудованные насосными станциями.

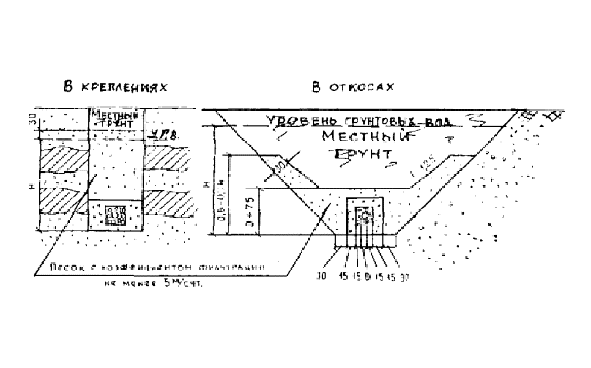

Mobirise

Кольцевой дренаж

Следует устраивать для защиты от подтопления грунтовыми водами подвальных помещений и подполий отдельно стоящих зданий или группы зданий, при заложении их в водоносных песчаных грунтах. Его следует прокладывать на расстоянии 5 - 8 м от стены здания, ниже пола защищаемого сооружения на глубину, определяемую расчетом.

Mobirise

Пристенный дренаж

Следует устраивать для защиты от грунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах. Так же может закладываться в "профилактических" целях в глинистых и суглинистых грунтах и при отсутствии грунтовых вод - для отведения инфильтрации атмосферных осадков от подвальных частей здания. Прокладывается по контуру здания, с внешней стороны, не заглубляясь ниже основания фундамента.

Mobirise

Пластовый дренаж

Служит для защиты от подтопления грунтовыми водами подвальных помещений и подполий зданий, устраиваемых в сложных гидрогеологических условиях: в водоносных пластах большой мощности, при слоистом строении водоносного пласта, при наличии напорных подземных вод и т.п. Пластовые дренажи устраивают в сочетании с трубчатыми дренажами (кольцевыми и пристенными) в случае, если последние не справляются с притоком грунтовых вод.

Mobirise

Линейный дренаж

Линейные дренажи - головной, береговой, устраиваются для осушения территорий, подтопляемых потоком подземных вод с областью питания, расположенной вне этой территории. Головной дренаж нужно закладывать по верхней, по отношению к подземному потоку, границе дренируемой территорий, таким образом, чтобы он пересекал поток грунтовых вод по всей его ширине..

Проектно-строительное предприятие "СТРУКТУРА" выполняет комплексные гидрогеологические расчеты и проектирование стационарных дренажных систем.

В числе выполненных и успешно сданных объектов гидрогеологического проектирования - Аэровокзальный комплекс "Елизово" (г. Петропавловск-Камчатский), Новый аэровокзальный комплекс в г. Геленджик, Бизнес-парки "Ростех Сити" и "Сколково", а также многофункциональные и жилые комплексы с площадью застройки от 600 до 200 000 м2, на территории г. Москва и Московской области

Наша компания обеспечивает полное сопровождение разработанной проектной документации в органах экспертизы и иных заинтересованных инстанциях, выполняет авторский надзор за реализацией проектных решений.

Выполнять проектирование дренажей следует с учетом действующи норм и правил, в т.ч. в соответствии с документами: СП 28.13330.2012 "Инженерная защита территории от затопления и подтопления", "Руководство по проектированию дренажей зданий и сооружений" ОАО "Моспроект", Москва, 2000 г., РМД 50-06-2009 "Дренажи в проектировании зданий и сооружений", Санкт-Петербург, 2009 г.

Конструкция дренажной системы подбирается на начальной стадии проектирования в зависимости от геолого-литологического строения участка, гидрогеологических условий площадки, конструкции зданий, наличия в пределах площадки других сетей и других параметров . Наиболее применяемыми дренажными системами являются пристенный дренаж, кольцевой дренаж, пластовый дренаж и комбинированные системы, включающие в себя элементы нескольких конструктивных схем. Для дренирования больших площадей используются площадные и лучевые дренажи. При высоком уровне грунтовых вод и сложных условиях площадки могут использоваться галерейные дренажи и другие конструктивные системы, обеспечивающие понижение уровня грунтовых вод до требуемых отметок.

Разработка проекта дренажной системы включает в себя следующие этапы:

1. Анализ исходной технической документации по объекту, в том числе:

- результаты инженерно-геологических и гидрогеологических изысканий;

- генеральный план застройки;

- конструктивны схемы зданий, сооружений и инженерных сетей на площадке строительства;

- сводный план инженерных сетей;

- технические условия на присоединение к системам ливневой канализации.

2. Выбор наиболее эффективной с технико-экономической точки зрения конструктивной системы дренажа; в

3. Выполнение гидрогеологических расчётов, включающих в себя:

- определение глубины заложения дренажной системы;

- расчёт притоков к системе;

- расчётный подбор фильтрующих обсыпок, дренажных постелей и т.п.

4. Выполнение гидрологических и конструктивных расчётов, в том числе:

- расчёт уклонов и диаметров дренажных трубопроводов;

- расчёт объёмов дренажных резервуаров;

- подбор насосного оборудования (в том случае, если устройство самотечной дренажной системы невозможно исходя из имеющихся топологических условий).

5. Конструирование дренажной системы на основании выполненных расчётов, в том числе определение требуемых энергомощностей, разработка систем автоматизации и диспетчеризации дренажной системы, алгоритмов удалённого доступа и т.п.

6. Разработка ведомостей объёмов работ и спецификаций по принятым конструктивным решениям.

7. Расчёт сметной стоимости строительства системы

8. При необходимости выполняется разработка Проекта Производства работ (ППР) на устройство дренажной системы.

Специалисты ПСП «СТРУКТУРА» выполняют полный комплекс работ по расчёту и проектированию дренажных систем и для отдельных зданий, и для комплексной застройки площадок и территорий.

Цена услуги определяется объёмом работ, условиями площадки и другими факторами, влияющими на объёмы проектирования.
